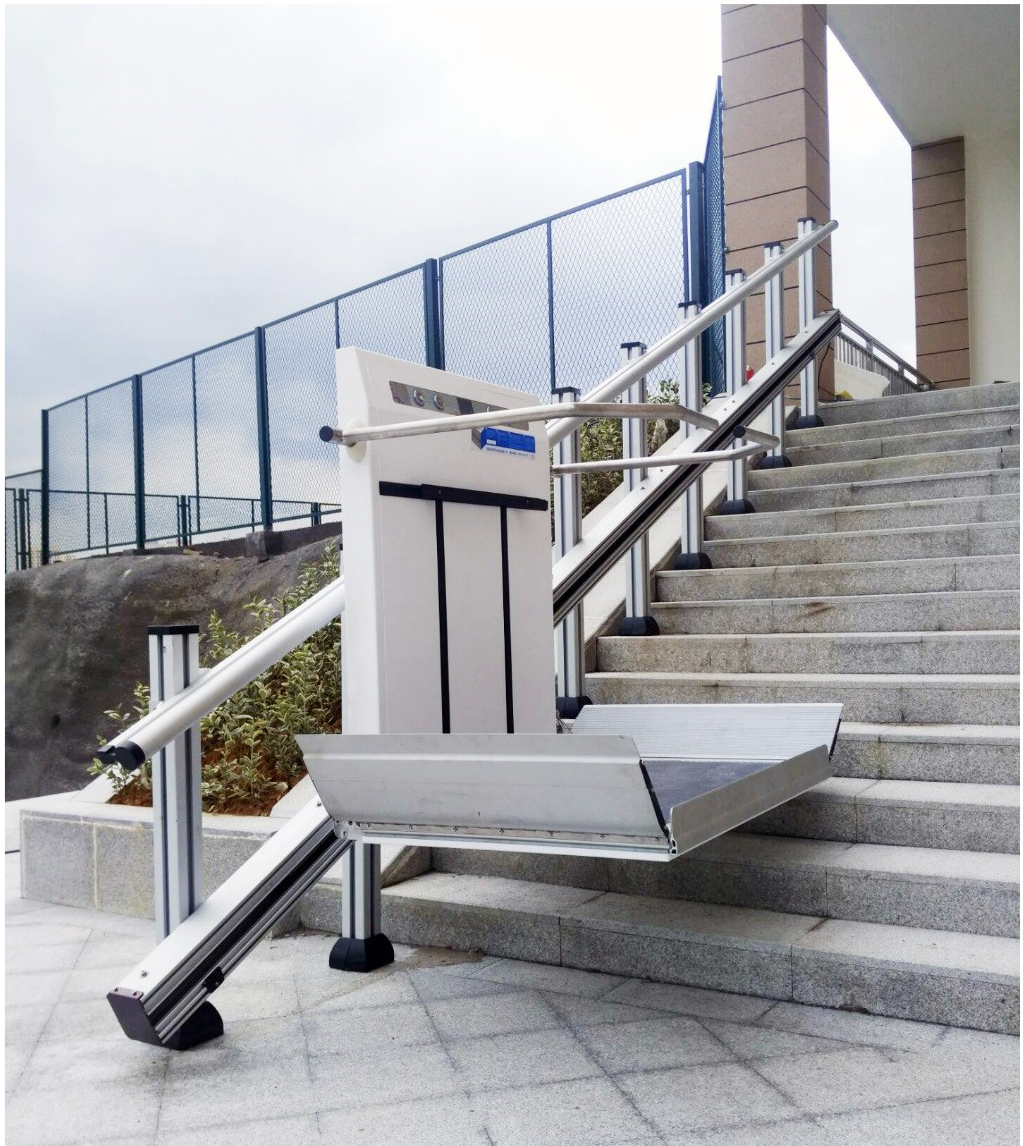

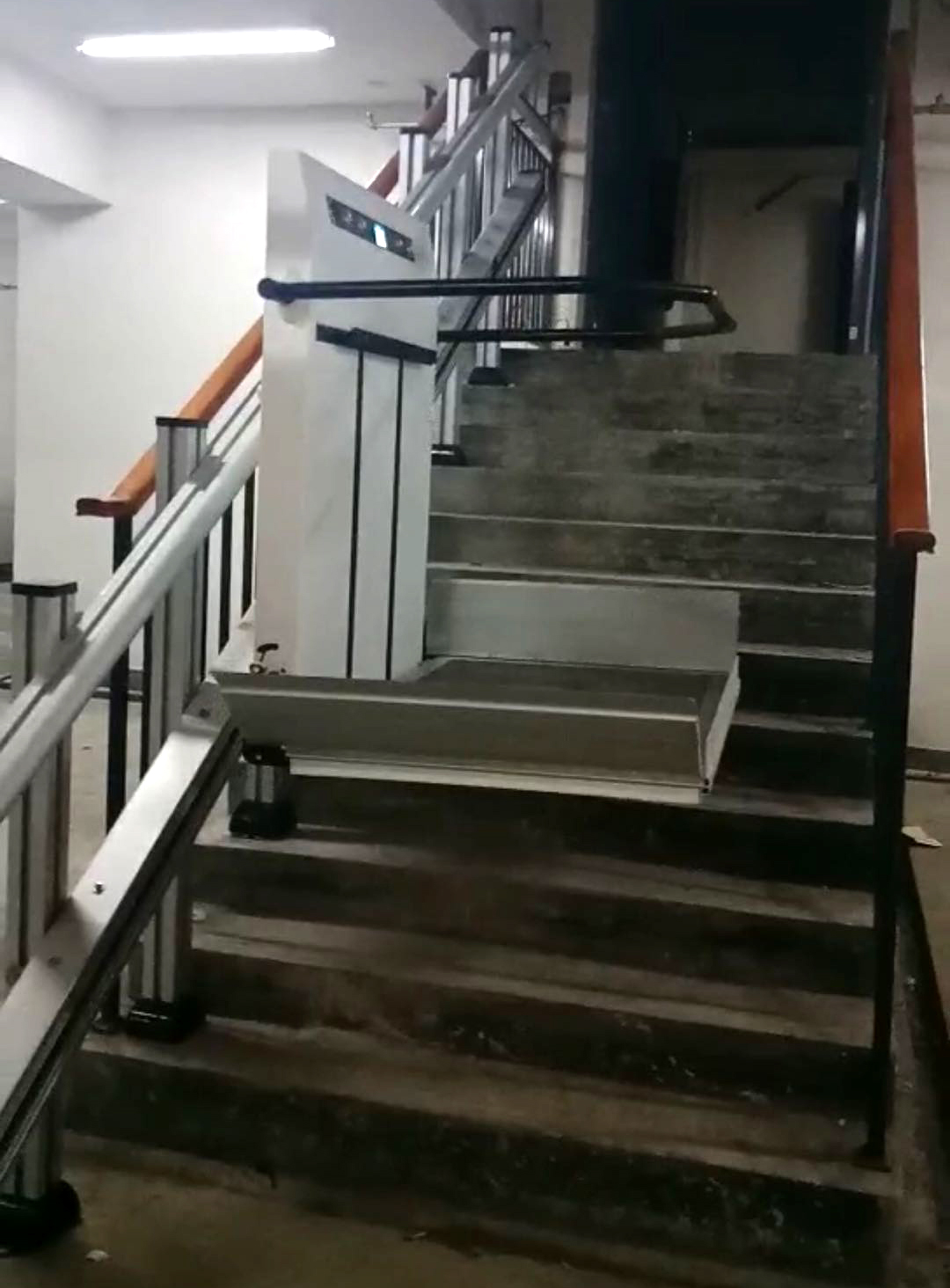

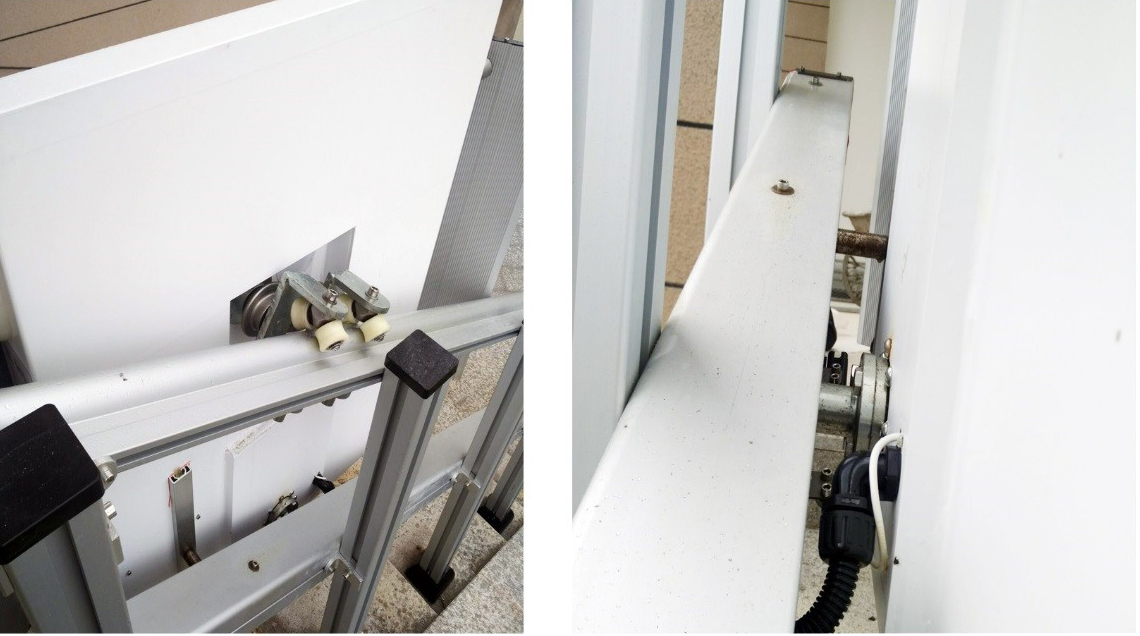

直線型斜掛輪椅平臺
所屬類別：無障礙升降機
規格型號：直線型（齒條型）
斜掛式輪椅升降平臺主要為使用輪椅者提供上下樓梯的服務，其優點是安全可靠，操作簡單，運行平穩，系統穩定。設備分為鏈輪驅動以及齒條驅動兩種驅動模式，客戶可根據現場實際的情況選擇合適的驅動方式。平臺的3個外向面都安裝有安全護板當平臺運動受阻時，能使升降機停止運動。平臺在不使用時可以向上折疊，以減少占用空間。
一、平臺作為設備運載體,集合了多種人性化設計.擁有全方位的預警防護。
功能、配置描述
Ø 全自動折疊系統，任何形變運行過程無需人為干預。
Ø 全智能形態判斷，平臺在任何情況下都能確認自身狀態，并進行變形。
Ø 防撞功能，護欄可自動檢測位移并暫停設備運行以保證乘客安全。
Ø 內附蓄電池供電，保證設備在無外部電力的情況下亦可進行折疊操作。
Ø 可外力控制式自動板，在無電源情況下可任意變形。
Ø 有多種操作模式可切換，針對不同場所可進行不同操作的設定。
Ø 帶有急停按鍵，在運行狀態下按下急停按鍵后設備立即剎車。
Ø 帶有求助警鈴鍵，任意時刻可以按求助警鈴呼叫操作人員。
Ø 所有指令均通過無線傳輸，外部無接線。
Ø 帶有全功能操作指示液晶屏。
Ø 帶導紋防滑底板
平臺技術參數
|
平臺載重
|
250kg
|
平臺自重
|
≈150 kg
|
|
操作面尺寸
|
680mm*60mm (長高)
|
平臺載人尺寸
|
1118mm*800mm(長寬)
|
|
側翻板尺寸
|
885mm*260mm（長寬）
|
側翻板可翻角度
|
-30°~ +60°
|
|
護欄高度
|
945mm
|
按鈕高度
|
1088mm
|
|
設備厚度
|
含立柱450mm±3mm
|
平臺折疊厚度
|
323mm±1mm
|
|
內部電壓
|
最高DC 25.2V安全電壓
|
蓄電池容量
|
24V10AH
|
|
使用頻率
|
＜40/s
|
充電電壓
|
DC 25.6V安全電壓
|
|
按鍵響應
|
＜0.2S
|
按鍵延時
|
＞0.5s
|
平臺材料、工藝表
|
平臺外殼
|
白色噴塑+亞光貼膜
|
平臺踏板
|
鋁合金型材 噴砂氧化
|
|
操作面板
|
電鍍亞克力
|
操作按鈕
|
不銹鋼鏡面
|
|
側板封條
|
鋁合金
|
側板拉桿
|
不銹鋼鏡面+橡膠片
|
|
自動護欄
|
不銹鋼拉絲
|
地板
|
鋁合金型材
|
二、機箱是整個控制中樞,集合了多種智能化設計.提供動力以及整體控制。
功能、配置描述
Ø 正反向無極變速，緩啟動軟制動，變頻控制。
Ø 啟停、過彎變速，智能變速。
Ø 自動尋層，最大支持4層站
Ø 帶有呼叫、急停、求助按鈕
Ø 帶有電源、超載、故障指示燈，警告信息指示燈以及運行時按鍵閃爍指示。
Ø 內部手動上下調試按鈕。
Ø 故障、狀態、命令號顯示功能
Ø 消防、PC通信接口
Ø 配合停層輸入端口
動力箱技術參數表
|
機箱尺寸
|
500mm*323mm*553mm
(長寬高)
|
操作界面尺寸
|
331mm *60mm
（長寬）
|
|
按鈕高度
|
490mm
|
|
|
|
電機功率
|
1.5kw
|
速比
|
≤150：1
|
|
曳引齒點
|
7
|
精度計數點
|
38
|
|
運行速度
|
0.01~0.16 m /s
|
充電點數
|
1
|
|
驅動器功率
|
1.5kw
|
控制電壓
|
DC 24V、5V
|
|
驅動電壓
|
220V 50HZ
|
UPS電量（如有）
|
3kv10ah
|
|
急停響應
|
＜0.5s
|
通訊頻率
|
9600k hz
|
|
機箱外殼
|
白色噴塑+亞光貼膜
|
操作按鈕
|
不銹鋼鏡面
|
|
操作面板
|
電鍍亞克力
|
門拉手
|
/
|
三、導軌用于支撐平臺并導向全程方向作用，為整體模塊化設計，安裝簡單，易于調整。
功能、配置描述
Ø 導軌安全封閉，放置異物阻礙導軌內運動部件正常運行
Ø 繩輪鏈滾動受力
Ø 精確停位點
Ø 極限點位設定
Ø 內部安全電壓充電
Ø 下導軌開槽設計，上導軌可直接用作扶手使用
Ø 無平衡桿設計，導軌整體無多余輔助導軌
|
立柱高度
|
根據現場實際情況(長寬高)
|
導軌內徑
|
50mm（直徑）
|
|
導軌內距
|
根據現場實際情況
|
立柱間距
|
＜700mm
|
導軌材料、工藝表
|
導軌
|
鋁合金噴砂氧化
或不銹鋼本色拋光
|
立柱
|
鋁合金噴砂氧化
或不銹鋼本色拋光
|
|
連接件
|
鋁合金噴砂氧化
或不銹鋼本色拋光
|
|
